タレットパンチプレスとは？仕組み・種類・選び方を解説

板金加工の現場で「穴あけ加工を早くしたい」「多品種少量生産に対応したい」と悩む担当者は多いはずです。タレットパンチプレスは、複数の金型を搭載したタレット(円盤状の工具ホルダー)を回転させながら板金にパンチ加工を施す機械で、穴あけ・切り欠き・バーリング・エンボスなど多様な加工を1台でこなせます。プログラムで金型と加工位置を自動制御するため、単発のプレス機に比べて段取り替えの手間が少なく、多品種の板金部品を効率よく生産できるのが最大の特徴です。本記事では、仕組みの基礎から種類、中古機を選ぶ際の具体的なチェックポイントまでを解説します。

結論・要点

タレットパンチプレスは、複数金型を搭載したタレットを回転させ、NCプログラムに従って板金へ穴あけ・成形加工を連続的に行う機械です。プレスブレーキが曲げ加工専門であるのに対し、タレットパンチプレスは平板への抜き加工・成形加工を得意とします。中古機を選ぶ際は、金型ステーション数、加圧能力(トン数)、テーブルサイズ、サーボ式か機械式か、金型の保有状況を必ず確認する必要があります。用途に対して能力が過不足ないかを見極めることが、導入後のトラブル回避につながります。

基礎説明

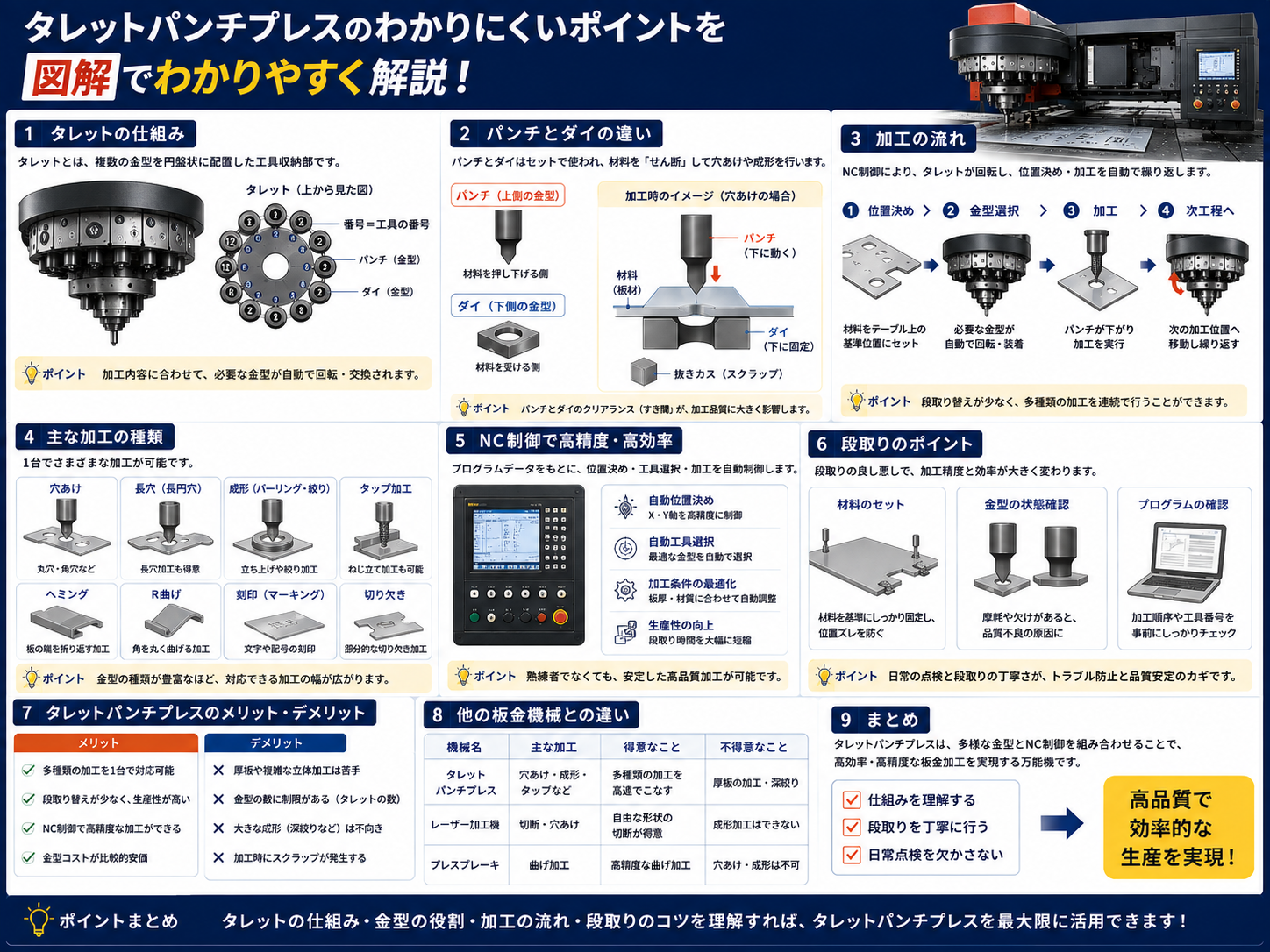

タレットパンチプレスの基本構造は、上下に金型(パンチとダイ)を配置したタレットと、板金を保持して移動させるクランプ機構、そしてNC制御装置で構成されます。板金はクランプに固定された状態でX-Y方向に移動し、タレットが回転して必要な金型を加工位置にセットしたうえで、パンチが上下運動して穴あけや成形を行います。この一連の動作をプログラムに従って連続実行することで、1枚の板金に何十カ所もの加工を自動で施せます。

加工方式には大きく分けて機械式(フライホイール式)とサーボ式(電動サーボプレス)があります。機械式は油圧やクランク機構でパンチを駆動する従来型で、構造がシンプルで導入コストを抑えやすい一方、加工音や振動がやや大きい傾向があります。サーボ式はサーボモーターでストロークを精密に制御でき、加工音が静かで金型寿命も延びやすいとされ、近年の主流になりつつあります。

タレットの形式にも種類があります。旋回式(回転タレット)は円盤上に多数の金型ステーションを配置し、回転させて使用する金型を切り替える方式で、多品種の金型を搭載できるのが利点です。一方、固定金型に近い簡易型の機種もあり、加工品種が限られる場合はコストを抑えた選択肢になります。またオートインデックス機能を持つ金型を使えば、1つのステーションで複数の角度・形状の加工に対応でき、タレットの限られたステーション数を有効活用できます。

関連用語としては、「板厚対応能力」「加圧能力(トン数)」「ステーション数」「金型径(インチ)」「NCコード」「複合機(パンチ+レーザー)」などがあります。特に近年はパンチ加工とレーザー加工を1台にまとめた複合機も普及しており、抜き加工と輪郭切断を工程分割せずに行えるため、板金加工の内製化を検討する企業からの関心が高まっています。用途に応じてパンチ専用機か複合機かを比較検討することも重要です。

加工可能な板厚や材質は機種によって差があり、一般的には薄板から中厚板の鋼板・ステンレス・アルミなどが対象になります。板厚が厚くなるほど加圧能力の大きい機種が必要になり、金型への負荷も増すため、想定する加工内容に見合った能力の機械を選ぶことが前提になります。

選び方・チェックポイント

中古のタレットパンチプレスを選定する際は、まず自社で加工する板金の板厚・サイズ・材質を明確にし、それに見合う加圧能力とテーブルサイズを持つ機種を絞り込むことが出発点です。以下のチェックポイントを参考にしてください。

このうち特に見落とされがちなのが金型の状態です。タレットパンチプレス本体が良好でも、付属する金型が摩耗していたり、必要な形状の金型が揃っていなかったりすると、想定していた加工ができず追加の金型購入コストが発生します。金型は消耗品であり、パンチの刃先摩耗やダイのクリアランス変化は加工品質(バリの発生など)に直結するため、購入前に金型の現物確認や摩耗状態の申告を販売店に求めることをおすすめします。

また制御装置(NC装置)の世代も重要です。古い機種では対応するCAD/CAMソフトが限られていたり、プログラムの互換性がなかったりする場合があるため、自社の設計・生産管理システムとの連携を事前に確認しておく必要があります。加えて、油圧式かサーボ式かによって消費電力やメンテナンス費用が変わってくるため、ランニングコストの試算も選定材料に加えるとよいでしょう。

よくある失敗

失敗例1:加圧能力不足で板厚に対応できなかった 価格の安さだけで機種を選び、実際の加工でよく使う板厚に対して加圧能力が不足していたケースです。原因は、カタログ上の最大板厚を鵜呑みにし、実際の材質(ステンレスなど硬い材料)での加工限界を確認しなかったことにあります。回避策として、加工予定の材質・板厚を具体的にリストアップし、販売店に実加工条件での能力を確認することが有効です。

失敗例2:金型が揃っておらず追加投資が発生した 本体価格の安さに惹かれて購入したものの、必要な形状の金型が付属しておらず、結局新品金型を追加購入することになり総コストが想定以上に膨らんだ例です。金型は1点あたりのコストが決して安くないため、事前に付属金型のリストと自社加工内容の突き合わせを行うことが重要です。

失敗例3:制御装置が古く、既存のCAMデータと互換性がなかった 中古機導入後にプログラム作成環境が自社の設計データと合わず、結局プログラムを一から作り直す手間が発生したケースです。導入前に制御装置のメーカー・世代・対応データ形式を確認し、可能であれば試験的にデータ変換ができるか販売店に相談しておくと安心です。

FAQ

タレットパンチプレスとプレスブレーキの違いは何ですか?

タレットパンチプレスは板金に穴あけ・切り欠き・成形などの「抜き・成形加工」を行う機械で、プレスブレーキは板金を折り曲げる「曲げ加工」専用機です。両者は工程が異なるため、板金部品の製造では穴あけ・成形をタレットパンチプレスで行い、その後プレスブレーキで曲げ加工を行うという流れが一般的です。用途が明確に異なるため、導入目的に応じて選ぶ機械が変わります。

中古のタレットパンチプレスはどのくらいの価格帯で流通していますか?

価格は機種の年式、加圧能力、駆動方式(機械式かサーボ式か)、付属金型の有無によって大きく変動するため一概には言えません。相場を把握するには、複数の販売店やマーケットプレイスで同程度のスペックの機種を比較し、金型の有無や整備状況を含めた総コストで判断することが実務的なアプローチです。

サーボ式と機械式はどちらを選ぶべきですか?

一概にどちらが優れているとは言えず、加工内容や予算によって適否が変わります。サーボ式は加工音が静かで金型寿命が延びやすい傾向がある一方、機械式は構造がシンプルで導入コストを抑えやすい特徴があります。既存の加工環境や生産量、予算に応じて比較検討することが重要です。

中古機を導入する際、試加工は可能ですか?

販売店や機械によっては、購入前に実機での試加工に対応してもらえる場合があります。特に自社で使用する板厚・材質での加工結果を確認できると、加圧能力や金型状態のミスマッチを防げるため、可能であれば商談時に試加工の可否を確認することをおすすめします。

まとめ

タレットパンチプレスは、複数の金型を搭載したタレットを回転させながら板金に穴あけ・成形加工を行う機械で、多品種少量生産の板金加工に強みを持ちます。中古機を選ぶ際は、加圧能力・ステーション数・テーブルサイズといった基本スペックに加え、金型の状態や制御装置の世代まで含めて確認することが、導入後のトラブルを防ぐポイントです。自社の加工内容を具体的に洗い出したうえで、複数の候補機種を比較検討する姿勢が、失敗しない中古機選びにつながります。
