プレス機械とは？仕組み・種類・選び方を基礎から解説

金属加工の現場で「プレス機械」という言葉を聞いたことがあっても、その仕組みや種類を正確に説明できる人は意外と少ないものです。プレス機械とは、上下に動くスライド（ラム）と金型を使って、金属板や部品に瞬間的に大きな圧力を加え、打抜き・曲げ・絞り・成形などの加工を行う機械の総称です。プレスブレーキやタレットパンチプレスもプレス機械の一種ですが、本記事ではより広い視点から「プレス機械そのものの仕組みと種類」を整理し、中古機械を検討する際に押さえておくべきポイントを解説します。導入を検討している方も、社内で用途を再確認したい方も、基礎から実務的な選び方まで一通り把握できる内容になっています。

結論・要点

プレス機械を理解するうえで押さえるべき結論は次の3点です。まず、プレス機械は動力源によって機械式・油圧式・サーボ式に大別され、それぞれ加工精度・速度・コストの特性が異なります。次に、選定時は「加工したい材料の厚み・材質」と「必要な加工力（トン数）」を最初に明確にすることが失敗を防ぐ最大のポイントです。最後に、中古機械を検討する場合はトン数だけでなく、ストローク量・ダイハイト・テーブルサイズなど、実際の金型・製品と合致するかを必ず確認する必要があります。これらを踏まえずに価格や見た目だけで選ぶと、導入後に「金型が入らない」「能力不足で加工できない」といったトラブルにつながりやすくなります。

基礎説明

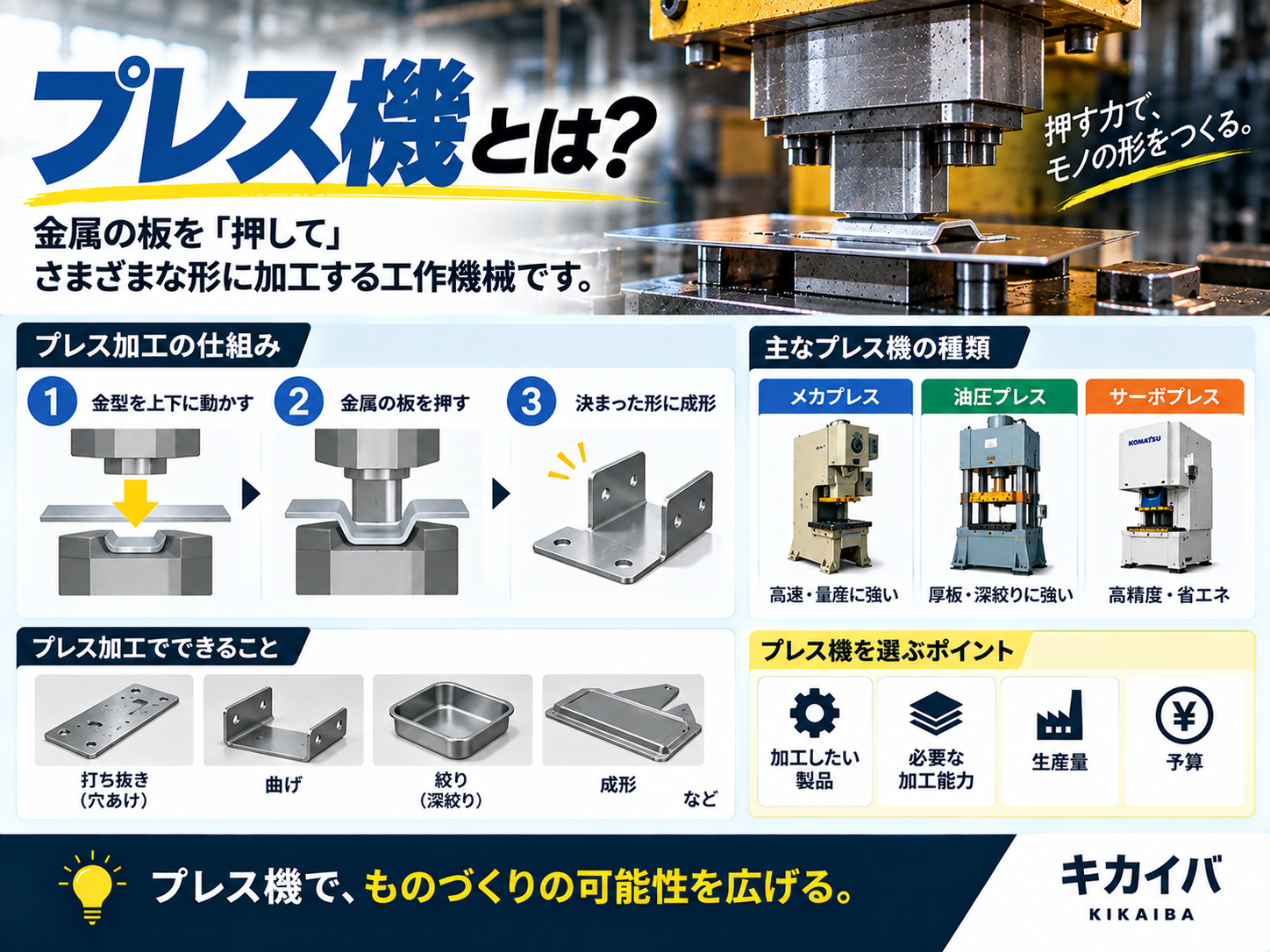

プレス機械は、上型と下型からなる金型の間に材料を挟み込み、スライドを上下させることで力を加えて成形する機械です。加工の種類は大きく分けて、板材を打ち抜く「打抜き加工」、材料を折り曲げる「曲げ加工」、材料を伸ばして立体形状にする「絞り加工」、素材を圧縮して成形する「鍛造・成形加工」などがあり、用途に応じて機械の構造や能力が変わってきます。

動力源による分類では、大きく3つのタイプがあります。ひとつ目は機械式(メカニカル)プレスで、フライホイールに蓄えた回転エネルギーをクランク機構でスライドの上下運動に変換する方式です。高速加工に向いており、大量生産のプレス工程でよく使われますが、ストローク位置での速度制御は限定的です。ふたつ目は油圧式プレスで、油圧シリンダーでスライドを駆動する方式です。低速でも大きな圧力を安定的に発生させられるため、絞り加工や板厚のある材料の成形に向いています。速度調整がしやすい一方、機械式に比べてサイクルタイムは長くなる傾向があります。三つ目はサーボプレスで、サーボモーターによってスライドの動きを精密に制御する方式です。速度・ストローク・圧力をプログラムで細かく調整できるため、多品種少量生産や高精度が求められる加工に適していますが、機械式・油圧式に比べて機械本体の価格は高くなりやすいという特徴があります。

構造面での重要な用語も押さえておきましょう。「トン数(加工能力)」は、そのプレス機械が発生できる最大加工力を示す指標で、材料の厚みや材質、加工内容によって必要なトン数が変わります。「ストローク」はスライドが上下に動く距離のことで、深い絞り加工をする場合はストロークの大きい機械が必要です。「ダイハイト」は金型を取り付けられる高さの範囲を指し、使用する金型のサイズと機械のダイハイトが合わないと、そももそ金型を取り付けられません。「テーブルサイズ」は材料や金型を置く作業面の大きさで、加工する製品のサイズに直結します。これらの数値は、プレス機械のカタログや仕様書に必ず記載されている基本情報であり、選定時の判断基準になります。

また、プレス機械には単発でスライドを動かす「単動式」と、連続的にスライドを往復させる「連続式(自動運転)」があり、量産ラインでは金型交換の自動化や送り装置と組み合わせて連続稼働させるケースが一般的です。安全面では、光線式安全装置や両手操作スイッチなど、労働安全衛生法に基づく安全対策が機械に組み込まれていることも、選定時に確認すべき重要な要素です。

選び方・チェックポイント

プレス機械を選ぶ際は、まず「何を、どのくらいの厚みで、どんな形状に加工したいか」を明確にすることが出発点になります。そのうえで、加工方式に応じた動力源のタイプを検討し、必要なトン数・ストローク・ダイハイト・テーブルサイズを具体的な数値で洗い出すことが重要です。中古機械の場合は、これに加えて稼働年数や整備履歴、金型の互換性も確認する必要があります。

以下は動力源タイプ別の特徴を整理した比較表です。

この表からも分かる通り、単純に「トン数が大きい方が良い」わけではなく、加工内容と動力源の相性を見極めることが重要です。例えば薄板の高速打抜きを想定しているのに油圧式の低速機を選んでしまうと、生産性が上がらず投資対効果が悪くなります。逆に、深絞り加工を機械式プレスで無理に行おうとすると、材料割れや金型破損のリスクが高まります。

中古機械を検討する場合は、次のチェックポイントも重要です。第一に、ダイハイトとストロークが、現在使用している金型または導入予定の金型と適合するかを必ず確認します。第二に、スライドの摺動部やクラッチ・ブレーキ機構の摩耗状態、油圧式であれば油圧シリンダーやシール部の劣化状況を、可能であれば現地で実際に試運転して確認します。第三に、安全装置が現行の労働安全衛生基準に適合しているか、後付けの改造がされていないかも見ておくべき点です。古い機械では安全装置が省略されていたり、現行基準に合わない場合があり、追加投資が必要になることがあります。

よくある失敗

実際の導入現場でよく見られる失敗例を3つ紹介します。

1つ目は「トン数だけを見て選定し、ストロークやダイハイトを確認しなかった」というケースです。加工力は十分でも、必要なストロークが足りず深い絞り加工ができなかったり、手持ちの金型のダイハイトに機械が対応していなかったりすることがあります。原因は仕様書の一部の数値だけに注目してしまうことにあり、回避策としては、導入前に使用予定の金型リストを作成し、すべての金型のダイハイト・必要ストロークと機械仕様を突き合わせるチェック作業を行うことが有効です。

2つ目は「機械式プレスで厚板の絞り加工を行おうとして、材料割れや機械への過負荷が発生した」というケースです。原因は動力源の特性を理解せずに、価格や納期の都合だけで機械種別を選んでしまうことにあります。回避策としては、加工したい材料の板厚・材質・形状ごとに必要な圧力特性を事前に整理し、油圧式やサーボ式など適切な動力源を選定することが重要です。

3つ目は「中古機械の稼働時間や整備履歴を確認せず、購入後すぐに主要部品の交換が必要になった」というケースです。原因は現地確認を簡略化したり、価格の安さだけで判断してしまうことにあります。回避策としては、試運転による動作確認、摺動部・油圧系統の点検、可能であればメンテナンス記録の開示を売主に求めることが挙げられます。中古機械は個体差が大きいため、書面上のスペックだけでなく実機の状態確認を省略しないことが失敗回避の基本です。

FAQ

プレス機械とプレスブレーキは何が違いますか？

プレスブレーキは板金を折り曲げる曲げ加工専用の機械で、プレス機械の一種です。一方でプレス機械という言葉は、打抜き・曲げ・絞りなど幅広い加工を行う機械全般を指す広義の用語として使われます。導入検討時は、まず自社で行いたい加工内容(曲げ専用か、打抜きや絞りも含むか)を明確にし、専用機を選ぶべきか汎用性のあるプレス機械を選ぶべきかを判断する必要があります。

プレス機械の中古を選ぶ際、新品との一番の違いは何ですか？

最も大きな違いは、稼働実績による部品の摩耗度合いと、保証・アフターサポートの範囲です。新品は初期不良対応や長期保証が付くことが多い一方、中古機械は個体ごとに使用状況が異なるため、現地確認や試運転による状態把握がより重要になります。また、旧型式では現行の安全基準に完全対応していない場合もあるため、安全装置の状態確認も欠かせません。

必要なトン数はどうやって決めればよいですか？

加工したい材料の板厚・材質・形状(打抜き・曲げ・絞りなど)によって、必要な加工力(トン数)は変わります。一般的には材料メーカーや加工方法ごとの目安となる計算式や資料が存在するため、これらを参考にしつつ、余裕を持たせたトン数を選ぶことが実務上は多いです。ただし過大なトン数を選ぶと初期投資や設置スペースが増えるため、想定する製品ラインナップ全体を踏まえて検討することが重要です。

プレス機械の導入にはどのような安全対策が必要ですか？

労働安全衛生法に基づき、光線式安全装置や両手操作スイッチ、安全柵の設置など、挟まれ・巻き込まれ事故を防ぐための対策が求められます。中古機械を導入する場合は、これらの安全装置が現行基準に適合しているか、後付け改造がされていないかを必ず確認し、不足があれば追加設置や改修の費用も見積もりに含めておく必要があります。

まとめ

プレス機械は、金型とスライドの上下運動によって金属材料に圧力を加え、打抜き・曲げ・絞りなど多様な加工を実現する機械です。動力源には機械式・油圧式・サーボ式があり、それぞれ得意な加工や速度特性が異なるため、自社の加工内容に合わせた選定が欠かせません。中古機械を検討する際は、トン数だけでなくストローク・ダイハイト・テーブルサイズといった具体的な仕様が、使用予定の金型や製品と合致するかを必ず確認しましょう。あわせて、稼働履歴や整備状態、安全装置の適合状況も現地でしっかり確認することが、導入後のトラブルを防ぐ最も確実な方法です。
